  【三牛儀表】創意無極限,儀表大發明。今天為大家介紹一項國家發明授權專利——超聲波水表。該專利由天津市金鳳科技發展有限公司申請,并于2018年5月11日獲得授權公告。



  內容說明



  本發明涉及水表裝置領域,尤其涉及一種超聲波水表。



  發明背景



  隨著智能卡技術的不斷推廣,非接觸式智能卡以其方便、安全等特性己經被廣泛應用在公交、出租車、如油等小額付費的應用場合。在水表與智能卡讀卡機合一的智能化水費收費應用中,用戶在智能卡中預先存放一定數額的錢款,付費時用戶只需要使用智能卡,與水表合一的讀卡機根據水表提供的水資源使用數據,從智能卡內存放的錢款中扣除相應數額,就完成了水費的繳付過程。



  目前超聲波水表的球閥都是側面安裝,如中國專利公開了一種不銹鋼超聲波閥控水表檢測管段,201710756506 .9。在側面將球閥放入到管段內,再通過一小段管端擰緊,這種結構的缺點是,工人在裝配時非常不便,需要先放入球閥,再將球閥擺正后與螺桿固定,最后擰入管段,不便于操作,費時費力。再如中國專利公開的一種穩定度高、始動小的超聲波水表管路結構,專利號2014200084430,這種方式的缺點是,如果換能器的安裝孔距離水表的兩端較遠的情況下,這種安裝方式安裝起來非常困難,另一種方式是從換能器安裝孔的位置向下設置一個沉孔,沉孔內安裝一個支架,如中國專利公開的一種超聲波水表,專利號:2014208693206,這種結構需要轉動支架,不斷的調節反射片的角度,安裝速度也非常的慢。



  發明內容



  本發明的目的在于克服上述技術的不足,提供一種超聲波水表,便于裝配和拆卸,降低后續成本。

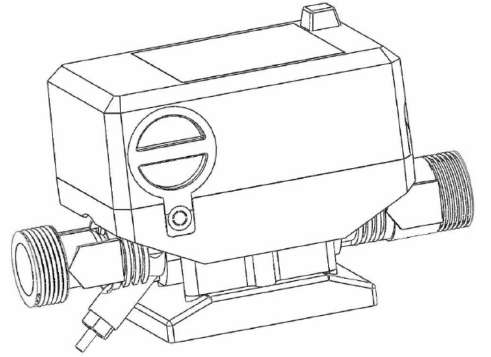

圖為本發明結構示意圖



  本發明為實現上述目的,所采取的技術方案為:一種超聲波水表,其特征在于:包括水表本體、閥體、閥底座、閥球、左固定座、右固定座以及反射片;在水表本體的兩側分別設有換能器安裝孔,換能器安裝孔的側壁上對應設有兩個T形安裝槽,反射片的兩側分別固定有T形連接耳,反射片與T形連接耳一體成型,T形連接耳與T形安裝槽配合,換能器壓在T形連接耳的上部將其固定在換能器安裝孔內,通過壓片將換能器與超聲波管段固定在一起,閥體安裝在水表本體上,閥體帶有與水表本體連通的閥腔,在閥體底部設有入口,左固定座和右固定座上都帶有通孔,通孔的直徑小于閥球的外徑,左固定座上帶有銷軸,右固定座上帶有與銷軸配合的軸套,閥球置于左、右固定座之間,銷軸插入到軸套內共同從入口裝入到閥腔內,閥底座與入口通過螺栓連接將閥球和左、右固定座密封在閥腔內。



  相對于現有技術,本裝置更改了傳統閥球的安裝方式,在水表本體的中部一體鑄造成型一個閥體,閥體帶有閥腔,可以閥球,本裝置先將閥球通過左、右固定座固定后再一同放入到閥腔內底部有閥底座螺栓固定。通過本裝置可以快速的安裝閥球,整體結構緊湊美觀,工人裝配效率大大提高。將傳統的換能器安裝孔內對應的兩個側壁上銑出兩個T形安裝槽,用于裝配T形連接耳,反射片的兩側一體成型兩個T形連接耳,體積非常小,占很小的空間,可以從T形安裝槽上部滑入,不用進行二次調整,非常便于安裝,大大提高了工作效率。
